轴向外压波纹补偿器的全面分析
轴向外压波纹补偿器是众多补偿器中的一种，在建筑配件中非常常见，而是应用非常广泛的一种，轴向外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。 型号：DN32-DN1600，压力级别：0.1Mpa-2.5Mpa 产品轴向补偿量：18mm-400mm。

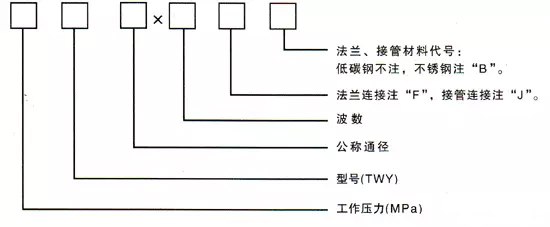

轴向外压波纹补偿器举例：0.6TWY500×8JB表示：公称通径为500mm，工作压力为0.6MPa（6kg/cm2）波数为8个。
轴向型波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
三、轴向型外压式波纹补偿器对支座作用力的计算：（不考虑温度对补偿量及刚度的修正）
例：一碳钢管路，公称通径500mm，工作压力0.6MPa；介质温度350°C ，环境较低温度-10°C，安装温度为20°C，管线长如图，疲劳破坏次数要求3000次。要安装一外压补偿器，试计算补偿器对支座的作用力。外压补偿器一般安装位置如下（图示）：
解：（1）热变形计算：△L=a·t·L=0.0133×360×30=143.6mm（2）根据使用条件和热变形计算数据，查样本可选用0.6TWY500×8F，N=3000次，X0=192mm Kx=272N/mm。（不做预变形）（3）A、B管架受轴向力：内压推力：Fp=100·P·A=100×0.6×3167=190020N轴向弹力：Fx=Kx·X＼272×143.6=39059.2NFz=Fp+Fx=190020+39059.2=229079N
