FDZ型风道橡胶补偿器

风道橡胶补偿器

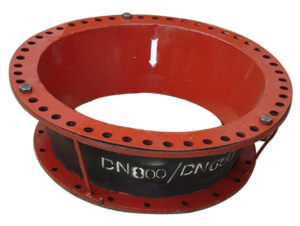

FDZ型风道橡胶补偿器主要用于各种风机、风管之间的柔性连接,其功能是减震、降噪、密封、耐介质、便于位移和安装,是环境保护领域中一种极为理想的减震、降噪、消烟除尘的_配套件。

FDZ型风道橡胶补偿器特点:
1、风道橡胶补偿器具有良好的反复位移(变化)还原性,能在较小尺寸范围内提拱较大的多维方向补偿,能较好的消除各种管道安装连接时产生的多向误差。
2、风道橡胶补偿器具有_的吸声、隔震功能,能有效的减少和消除锅炉、风机等系统噪声和震动的传递。
3、风道橡胶补偿器无力的传递损耗,减少了设计程序,无需增加其它辅助设施。
4、风道橡胶补偿器及隔热材料具有较高耐热和_性能,_,减少维修费用。
5、风道橡胶补偿器具有优异的气密性的柔顺性,能_输送介质无泄漏和反复位移后恢复原状。
6、特别是FVB和FUB型,为高性能产品,因起波高而宽,其压缩、伸长、角向、横向、偏转位移量更大,非常适合工作条件较为苛刻的场所。

FDZ型风道橡胶补偿器材料表


序号

部位

材料

数量

1

法兰

角钢

2件

2

内外胶皮

_橡胶合成橡胶

1件

3

增强层

硅胶纤维织物

2层


FDZ-(2)型产品连接尺寸表(部分规格)


B1

B2

B3

B4

B5

B6

连接螺孔

间距

ф

(n2

(n3)×b1

(n4)×b2

420

476

506

480

534

564

12

18

3×12

4×12

560

625

559

640

700

746

15

20

5×125

5×140

700

765

809

800

860

906

15

20

5×153

5×172

840

900

949

960

1020

1066

15

24

6×150

6×170

1120

1188

1232

1280

1340

1386

15

38

9×132

10×134

1400

1476

1538

1600

1672

1735

15

41

9×164

11×152


FDZ-(1)型产品连接尺寸表(部分规格)


D1

D2

D3

连接螺孔

ф

n1

600

650

676

12

16

800

860

910

15

16

1000

1065

1110

15

16

1200

1270

1330

15

24

1600

1660

1700

15

28

2000

2020

2070

15

32
